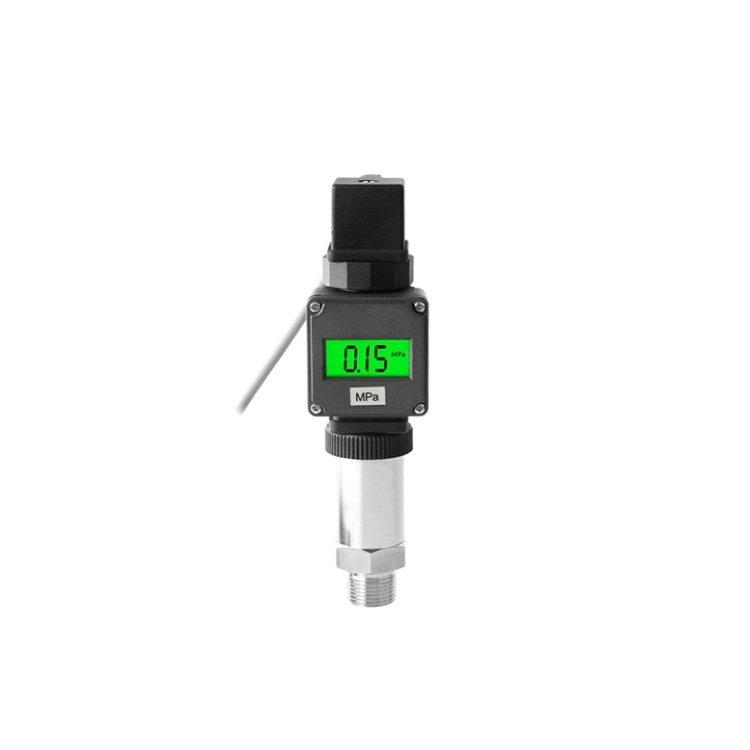

Hidrolik/Buhar/Hava için Dijital Basınç Sensörü
Dijital basınç sensörü, arka ışık ve DC 24V / 12V güç kaynağı olan LCD ekranına sahiptir, akım sinyali (4-20mA/0-20mA), voltaj sinyali (0-5V/1-5V/0-10V) veya RS485 sinyali çıkarabilir.Basınç algılayıcı küçük boyutlu, hafif ağırlık, yüksek titreşim ve şok karşıtı performans, ölçüm aralığı -0.1~100MPa/ -1~1000bar/ -14~14503psi, orta sıcaklık -40~+60°C (-40~+140°F),Hidrolik/buhar/hava basıncı/yüksek sıcaklıklı sıvı ölçümü için.
Hidrolik/buhar/hava basıncı ölçümü için basınç sensörü, 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485 gibi isteğe bağlı çıkış sinyaline sahiptir.
Uygulama:Basınç sensörü, süreç kontrolü, havacılık, otomotiv, tıbbi ekipman, HVAC ve diğer alanlarda yaygın olarak kullanılır.
Spesifikasyon
| Ağırlık |
0.4kg |
| Ölçüm aralığı * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Basınç tipi* |
Ölçüm basıncı (standart)
Mutlak basınç, mühürlü basınç türü için bizimle iletişime geçin (bu iki tip için ölçüm aralığının ≤1MPa olması gerektiğini unutmayın) |
| Ölçüm aracını |
Hidrolik, buhar, hava, yüksek sıcaklıkta sıvı (patlama geçirmez alan) |
| Güç kaynağı * |
DC 12V, DC 24V, DC 12-36V |
| Çıkış sinyali * |
2 tel: 4-20mA, 0-20mA
3 tel: 0-5V, 1-5V, 0-10V
RS485
(Not:2 tel 0-20mA, 3 tel 0-5V, 1-5V, 0-10V ve RS485 çıkış sinyali için LCD ekranı olmadan tasarlanmış basınç algılayıcısı. |
| Doğruluk * |
±0,5% FS, ±0,3% FS, ±1% FS (çıkış sinyali 0-5V veya 0-10V olduğunda) |
| Sıfır sıcaklık sürüklenmesi |
±0.03% FS/°C |
| Duyarlılık sıcaklık kayması |
±0.03% FS/°C |
| Uzun vadeli istikrar |
≤0,2% FS/yıl |
| Aşırı yük basıncı |
200% FS |
| Frekans tepkisi (-3dB) |
5kHz~650kHz |
| Elektrik bağlantısı * |
DIN bağlantı tipi, M12 dairesel bağlantı tipi, doğrudan kurşun tel tipi |
| Basınçlı bağlantı ipliği * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Yanıt süresi |
< 10 ms |
| Çalışma sıcaklığı |
-40 ~ + 80 °C (-40 ~ + 176 °F) |
| Orta sıcaklık |
-40~+60°C (-40~+140°F) |
| Malzeme |
Ev: 304 paslanmaz çelik
Dolgu sıvısı: silikon yağı
Basınç portu: 304 paslanmaz çelik veya 316L paslanmaz çelik (özelleştirılabilir)
Ayırma diyaframı: 304 paslanmaz çelik veya 316L paslanmaz çelik (özelleştirilebilir)
Dikiş: FKM (orta sıcaklık ≤ +200°C/+392°F), EPDM, NBR |
| Kablo uzunluğu |
2m |
| Koruma sınıfı |
IP65 |
Not: * isteğe bağlı parametreleri gösterir, siparişinizi tamamlamak için açılır listelerde her parametreyi seçebilirsiniz.
Basınç algılayıcı boyut çizimi(birim: mm)
Basınç algılayıcı kablolama şeması:
RS485 çıkış kablolama şeması
Not:Çıkış sinyali RS485 için, sadece bir 485 iletişim protokolü, Eğer RS485 portu üzerinden PC'den alınması gereken verilere ihtiyacınız varsa,O zaman kullanılan PC endüstriyel uygulama için bir PC olmalıdır., 485 iletişim fonksiyonunu destekleyebilir (örneğin dokunmatik ekranlı HMI üst bilgisayar vb.), Sensörü PC'ye bağlamak için bir USB'ye 485 iletişim arayüzüne de ihtiyaç vardır.
İpuçları: Basınç algılayıcı hassasiyetinin seçimi
Genel olarak, sensörün doğrusal aralığında, basınç sensörünün hassasiyetinin mümkün olduğunca yüksek olması daha iyidir.Ölçülen değişime karşılık gelen çıkış sinyalinin değeri nispeten büyüktür.Bununla birlikte, basınç sensörünün hassasiyeti çok yüksekse,ölçümle alakasız olan dış gürültü kolayca karıştırılır., amplifikasyon sistemi tarafından da güçlendirilecek ve böylece ölçüm doğruluğunu etkileyecektir.Dijital basınç sensörünün kendisinin dışardan gelen müdahale sinyalinin en aza indirgenmesi için yüksek bir sinyal gürültüsü oranına sahip olması gerekmektedir..
Dijital basınç sensörünün hassasiyeti yönlüdür.Diğer yönlerde düşük hassasiyetli sensör seçilmelidir.Ölçülen vektör çok boyutlu bir vektör ise, daha küçük çapraz hassasiyeti olan dijital basınç sensörünü seçmek daha iyidir.
