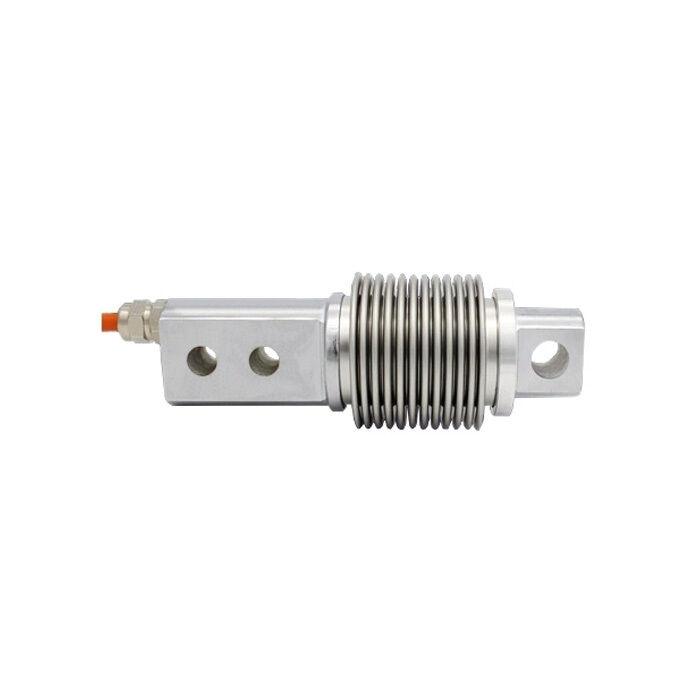

Yay yük hücresi, 10kg/20kg/30kg/50kg/100kg/200kg/500kg ile 1000kg arasında
Bir RJ yük hücresini satın aldıktan sonra, doğrudan okumaları almak için özel bir dijital panel ölçer satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyali çıkaracak bir verici satın alabilirsiniz.Özel çıkış sinyali 0-5V'dir., 0-10V veya 4-20mA.
Not: Yük hücresi aynı anda hem vericiye hem de denetleyiciye bağlanamaz. Sadece biri seçilebilir.
Yay yük hücrelerinin kapasitesi 10kg, 20kg, 30kg, 50kg, 100kg, 200kg, 300kg, 500kg ile 1000kg arasında değişir.
Spesifikasyon
| Model |
RJ |
| Ağırlık |
0.5 ~ 1.5kg |
| Kapasite Aralığı * |
10kg~1000kg |
| Eşleşen Ekran Denetleyicisi |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşmiş verici |
(Göndericinin sayfasına tıklayın) |
| Doğruluk |
0.03%F.S (düzgünlük + histerez + tekrarlanabilirlik) |
| Duyarlılık |
2.0±0.05mV/V (Aşağı aralığın değişimi farklı olabilir) |
| Çılgın. |
±0.03%F.S/30 dakikada |
| Sıfır çıkış |
± 1% F.S. |
| Sıfırdaki sıcaklık etkisi |
±0.02%F.S/10°C |
| Sıcaklığın Üretime Etkisi |
±0.02%F.S/10°C |
| Çalışma sıcaklığı |
-40°C~+80°C |
| Giriş impedansı |
352±10Ω |
| Çıkış Impedansı |
350±5Ω |
| İzolasyon Direnci |
≥5000MΩ |
| Güvenlik Aşırı Yükleme |
150% F.S. |
| Aşırı yük limiti |
200% F.S. |
| Köprü Voltajı (heveslenme voltajı) |
DC 5-10V |
| Malzeme |
Alaşımlı çelik (inert gazla doldurulmuş) |
| Koruma sınıfı |
IP68 |
| Kablo Uzunluğu |
2m |
| Kablolama |
EXC+: Kırmızı, EXC-: Siyah, SIG+: Yeşil, SIG-: Beyaz |
Özellik
- Yüksek hassasiyet ve istikrar:Mükemmel istikrar ve güçlü müdahale karşıtı yeteneği ile doğru algılama sağlar.
- Lazerle kaynaklı su geçirmez mühürleme:Profesyonel lazer kaynak ve entegre bir mühürleme yapısı ile IP67 su geçirmez performans elde eder.
- Dayanıklı Çelik İnşaat:Yüksek kaliteli paslanmaz çelik veya alaşımlı çelikten yapılmış, üstün mekanik yorgunluk direnci ve daha uzun ömür.
- Geniş uygulama:Su geçirmez ve korozyona dayanıklı özelliklere sahip çeşitli ortamlar için tasarlanmıştır, platform ölçeği, bank ölçeği, konveyör ölçeği, küçük ölçekler ve silo tartım sistemleri için uygundur.
- Modüler Uyumluluk:Geliştirilmiş işlevsellik için ek modüllerle entegrasyonu destekler.
Boyut
| Kapasite |
Boyut (mm) |
| A |
B |
C |
D |
E |
F |
G |
H |
Φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
| 10~200kg |
123 |
13 |
18 |
82 |
45 |
59 |
22 |
20 |
45 |
8.5 |
27 |
32 |
11 |
| 300~1000 kg |
210 |
15 |
40 |
133 |
93 |
64 |
34 |
25 |
60 |
13 |
35 |
50 |
14 |
Kablolama Yöntemi
Uygulama
İpuçları: Balonlu ışın yük hücresi vs tek nokta yük hücresi
- Yapı: Her ikisi de ışın yük hücreleridir. Fark, balonlu ışın yük hücresinin kantilever bir ışın yapısı olması ve tek nokta yük hücresinin paralel bir ışın yapısı olmasıdır.
- Uygulama: Platform ölçeği veya hopper ölçeği için, dört veya üç üniteden oluşan bir gruba birleştirmek için balyonlu ışın yük hücreleri kullanılır.Tek nokta yük hücresi genellikle fiyatlandırma ölçeğinin veya insan ölçeğinin ortasında sadece birini kullanırTek nokta yük hücresi fabrikadan çıkmadan önce açısal farklılıklar için kalibre edilir.
- Çalışma ortamı: Balonlu ışın yük hücresi hem statik hem de dinamik tartım için kullanılabilir ve benzersiz balonlı mühürleme, çok sert tartım ortamlarında kullanılmasını sağlar.Tek nokta yük hücresi sadece statik tartım için kullanılabilir ve sert ortamdan uzak olmalıdırAma çarpma direnci ve istikrarı iyidir.
