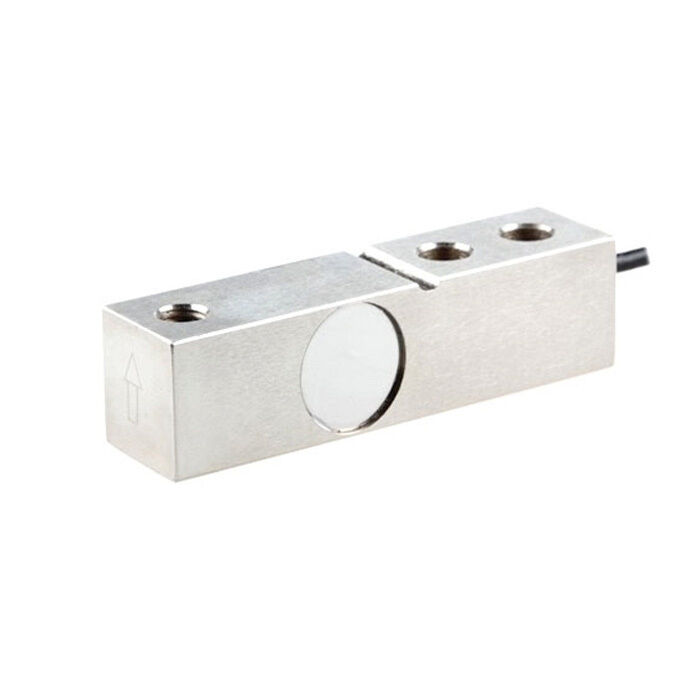

Kiriş Yük Hücresi, 200kg/500kg/1000kg/3 ton/5 ton - 10 ton
Bir RJ yük hücresi satın aldıktan sonra, doğrudan okumalar elde etmek için özel bir dijital panel metre veya PLC, DCS ve diğer sistemlere standart sinyal çıkışı yapmak için bir verici satın alabilirsiniz. Özelleştirilmiş çıkış sinyali 0-5V, 0-10V veya 4-20mA'dir.
Not: Yük hücresi aynı anda hem vericiye hem de kontrolöre bağlanamaz — yalnızca biri seçilebilir.
Konsol kiriş yük hücreleri, 200kg, 500kg, 1000kg, 3 ton, 5 ton'dan 10 tona kadar kapasite aralığına sahiptir. Yük hücresi kapasitesi, müşteri gereksinimlerine göre özelleştirilebilir.
Özellikler
| Model |
RJ |
| Nakliye Ağırlığı |
1.1~5kg |
| Kapasite Aralığı * |
200 kg~10 ton |
| Eşleşen Ekran Kontrol Cihazı |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşen Verici |
(Verici sayfasına tıklayın) |
| Hassasiyet |
0.02%F.S (doğrusallık + histerezis + tekrarlanabilirlik) |
| Hassasiyet |
2.0±0.1mV/V |
| Sürünme |
±0.02%F.S/30dk |
| Sıfır Çıkışı |
±1%F.S |
| Sıfır Üzerindeki Sıcaklık Etkisi |
±0.02%F.S/10℃ |
| Çıkış Üzerindeki Sıcaklık Etkisi |
±0.02%F.S/10℃ |
| Çalışma Sıcaklığı |
-20℃~+65℃ |
| Giriş Empedansı |
380±10Ω |
| Çıkış Empedansı |
350±3Ω |
| İzolasyon Direnci |
≥5000MΩ |
| Güvenlik Aşırı Yükü |
150%F.S |
| Köprü Gerilimi (uyarma gerilimi) |
DC 10V |
| Malzeme |
Alaşımlı çelik veya paslanmaz çelik |
| Koruma Sınıfı |
IP67 |
| Kablo Uzunluğu |
3m (＜5 ton), 6m (≥5 ton) |
| Kablolama |
EXC+: Kırmızı, EXC-: Siyah, SIG+: Yeşil, SIG-: Beyaz |
Özellik
- Kolay Kurulum: Basit, hızlı kurulum için bir sabit uç ve bir yüklü uç ile tasarlanmıştır.
- Düşük Ağırlık Merkezi: Kararlılığı artırır ve doğru ölçümler sağlar.
- Çok Yönlü ve Değiştirilebilir: Mükemmel değiştirilebilirlik ile çeşitli sistemler için uygun, yüksek uyumluluk.
- Geniş Uygulama Alanı: Araç terazileri, elektronik teraziler, platform terazileri, bunker terazileri ve daha fazlası için idealdir.
- Dayanıklı ve Güvenilir: Endüstriyel ortamlarda uzun ömürlü, güvenilir performans sağlayan, ağır yük kapasitesi için güçlü yapı.
Boyut
| Kapasite |
Boyut (mm) |
| L |
L1 |
L2 |
L3 |
L4 |
H |
Φ |
M |
W |
| 200kg~2.5 ton |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12 (<1 1000kg)
M16 (≥1 1000kg) |
31.8 |
| 3~5 ton |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
| 10ton |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
Uygulama
İpuçları: Konsol Kiriş Yük Hücrelerini sıvı veya gaz tartmak için kullanabilir miyim?
Konsol Kiriş Yük Hücreleri katı cisimler için ideal olsa da, sıvı veya gaz kaplarıyla ilişkili kuvvetleri, örneğin tanklardaki basınç veya ağırlığı ölçmek için de kullanılabilirler, yeter ki kabı destekleyen yapının bir parçası olsunlar.
