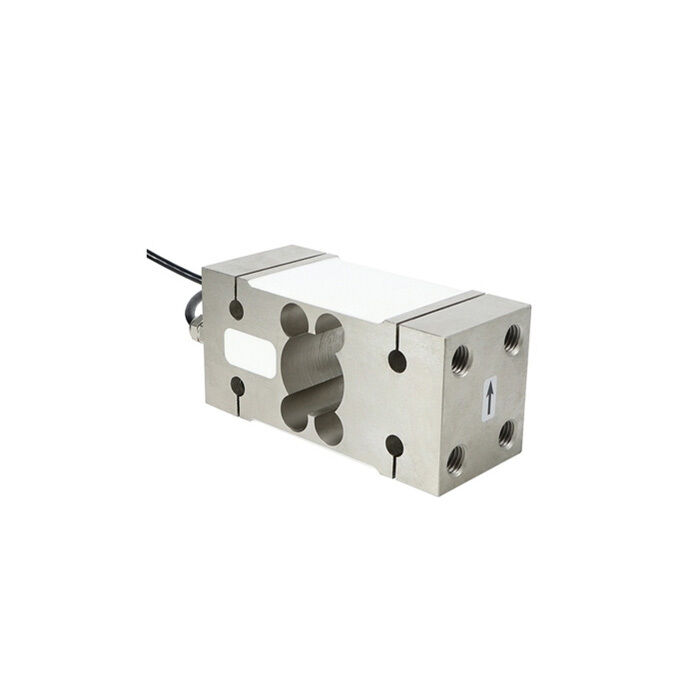

Bükme Kiriş Yük Hücresi, 150kg/250kg/500kg/1000kg/2000kg
Bir RJ yük hücresi satın aldıktan sonra, doğrudan okumalar elde etmek için özel bir dijital panel metre satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyal çıkışı yapmak için bir verici satın alabilirsiniz. Özelleştirilmiş çıkış sinyali 0-5V, 0-10V veya 4-20mA'dir.
Not: Yük hücresi aynı anda hem vericiye hem de kontrol cihazına bağlanamaz — yalnızca biri seçilebilir.
Bükme kiriş yük hücresi, 150kg'dan 2000kg'a kadar kapasitelerde gelir. Yük hücresi, 30 dakika boyunca %0,03F.S. sürünmeye ve çıkışta %0,03F.S./10°C sıcaklık etkisine sahipken, sıfırda sıcaklık etkisi %0,05F.S./10°C'dir. 10kHz'lik bir frekans tepkisiyle çalışır ve dayanıklı alaşımlı çelikten yapılmıştır, 350Ω empedansa sahiptir. Büyük ölçekli test makineleri, parti tartıları ve bantlı tartılar için idealdir.
Şartname
| Model |
RJ |
| Kapasite |
0-2000kg (isteğe bağlı 150kg/250kg/500kg/1000kg/2000kg) |
| Eşleşen Ekran Kontrol Cihazı |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşen Verici |
(Verici sayfasına tıklayın) |
| Çıkış Hassasiyeti |
2.0 ± 0.02mV/V |
| Sıfır Çıkışı |
±1%F.S. |
| Doğrusal Olmayanlık |
0.03%F.S. |
| Histerezis |
0.03%F.S. |
| Tekrarlanabilirlik |
0.03%F.S. |
| Sürünme (30 dk) |
0.03%F.S. |
| Çıkışta Sıcaklık Etkisi |
0.03%F.S./10°C |
| Sıfırda Sıcaklık Etkisi |
0.05%F.S./10°C |
| Tepki Frekansı |
10kHz |
| Malzeme |
Alaşım Çeliği |
| Empedans |
350Ω |
| Yalıtım |
≥5000MΩ/100VDC |
| Çalışma Gerilimi |
5-15V |
| Çalışma Sıcaklık Aralığı |
-20 ila 60°C |
| Güvenlik Aşırı Yüklemesi |
150% |
| Maksimum Aşırı Yükleme |
200% |
| Kablo Nihai Çekme |
10kg |
| Kablo Özellikleri |
Φ5×3m |
| TEDS |
İsteğe bağlı (Müşteri hizmetlerine başvurun) |
Özellik
- Yüksek Hassasiyet: Bükme kiriş yük hücresi, yüksek doğruluğu ve uzun süreli kararlılığı ile bilinir.
- Dayanıklı Yapı: Yüksek kaliteli alaşımlı çelikten yapılmış olup, yüksek mukavemet ve esneklik sunarak ağır hizmet uygulamaları için uygun hale getirir.
- IP67 Koruması: Yük hücresi, toz ve suya karşı dayanıklı olmasını sağlayan IP67 korumasına sahiptir ve zorlu endüstriyel ortamlar için uygun hale getirir.
- Geniş Uygulama Alanı: Bu yük hücresi, çok yönlülüğü sayesinde büyük ölçekli test makineleri, parti tartıları, bantlı tartılar ve daha fazlası dahil olmak üzere çeşitli alanlarda kullanılmaktadır.
- Sıcaklık Kararlılığı: Bükme yük hücresi, hem çıkış hem de sıfır üzerinde minimum sıcaklık etkisi ile farklı sıcaklıklarda iyi performans gösterir ve zorlu koşullarda bile kararlı ölçümler sağlar.
- Darbeye Karşı Güçlü Direnç: Darbe ve titreşimlere dayanacak şekilde tasarlanan bükme kiriş yük hücresi, sık mekanik gerilmelerin olduğu ortamlarda kullanım için güvenilirdir.
- Kolay Kurulum: Yük hücresi, çeşitli ölçüm sistemlerine kolay entegrasyon sunarak kolay kurulum ve kurulum için tasarlanmıştır.
- Uzun Süreli Kararlılık: Kararlı yapısı, değişen yükler altında tutarlı performans sağlayarak uzun süreli kullanım için yüksek doğruluk ve güvenilirlik sağlar.
- Lehimli Çekirdek: İç çekirdek, kararlılığı sağlamak ve nem ve tozun etkilerini önlemek için reçine ile işlenir.
Boyut (birim: mm)
Uygulama
İpuçları: Bükme kiriş yük hücresinin çalışma prensibi nedir?
Bükme kiriş yük hücresi, uygulanan kuvvet altında kirişin deformasyonunu (gerinim) ölçen gerinim ölçer prensibine göre çalışır. Yük hücresi, bir yük uygulandığında bükülen bir metal kirişten oluşur. Bu bükülme, kirişe bağlı gerinim ölçerlerin elektriksel direncinde bir değişikliğe neden olur. Kiriş deforme oldukça, gerinim ölçerler, gerinim miktarıyla (ve dolayısıyla uygulanan yükle) orantılı bir direnç değişikliği yaşar. Bu direnç değişikliği daha sonra, uygulanan ağırlığı veya kuvveti belirlemek için işlenen ve kalibre edilen bir elektriksel sinyale dönüştürülür. Bükme kiriş yük hücresi, basit tasarımı ve yüksek doğruluğu nedeniyle genellikle tartı terazilerinde ve kuvvet ölçüm uygulamalarında kullanılır.
