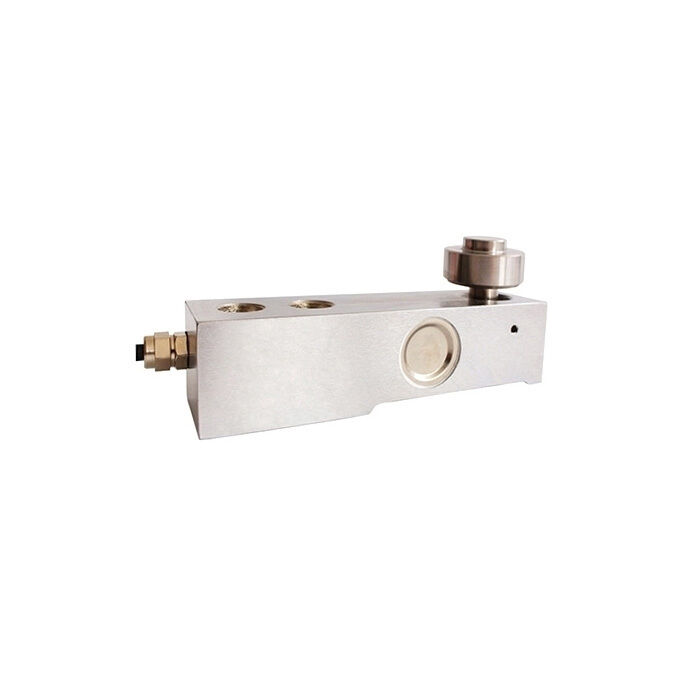

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton

Ürün Ayrıntıları:

Menşe yeri:	Çin
Marka adı:	RUIJIA
Sertifika:	CE
Model numarası:	RJ

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

RUIJIA

Sertifika:

Model numarası:

Nakliye Ağırlığı:

1.1~5 kg

Kapasite Aralığı:

500kg/1000kg/2 ton/3 ton/5 ton

Kesinlik:

%0,03FS (doğrusallık + histerezis + tekrarlanabilirlik)

Hassasiyet:

2,0±0,1mv/V

Sürünme:

±%0,02FS/30dk

Sıfır çıktı:

±%1 FS

Vurgulamak:

High Light

Vurgulamak:

500 kg kesme ışını yük hücresi

2 ton kiriş tipi yük hücresi

5 ton kiriş tipi yük sensörü

Ticaret Bilgisi

Min sipariş miktarı:

Fiyat:

USD35 ~150/piece

Ambalaj bilgileri:

Standart İhracat Ambalajı

Teslim süresi:

5-8 İŞ GÜNÜ

Ödeme koşulları:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini:

Aylık 1000 Adet / Adet

Ürün Tanımı

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton

Bir RJ yük hücresi satın aldıktan sonra, doğrudan okumalar elde etmek için özel bir dijital panel metre satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyal çıkışı yapmak için bir verici satın alabilirsiniz. Özelleştirilmiş çıkış sinyali 0-5V, 0-10V veya 4-20mA'dir.

Not: Yük hücresi aynı anda hem vericiye hem de kontrolöre bağlanamaz — yalnızca biri seçilebilir.

Ucuz kiriş tipi yük hücreleri 500kg/1000kg/2 ton/3 ton'dan 5 tona kadar kapasite aralığına sahiptir. Yük hücresinin kapasitesi, müşterinin gereksinimlerine göre özelleştirilebilir.

Özellikler

Model	RJ
Nakliye Ağırlığı	1.1~5kg
Kapasite Aralığı *	500kg/1000kg/2 ton/3 ton/5 ton
Eşleşen Ekran Kontrol Cihazı	(Kontrol cihazı sayfasına tıklayın)
Eşleşen Verici	(Verici sayfasına tıklayın)
Hassasiyet	0.03%F.S (doğrusallık + histerezis + tekrarlanabilirlik)
Hassasiyet	2.0±0.1mV/V
Sürünme	±0.02%F.S/30Dak
Sıfır Çıkışı	±1%F.S
Sıfır Üzerindeki Sıcaklık Etkisi	±0.002%F.S/10℃
Çıkış Üzerindeki Sıcaklık Etkisi	±0.002%F.S/10℃
Çalışma Sıcaklığı	-20℃~+60℃
Giriş Direnci	380±4Ω
Çıkış Direnci	350±1Ω
İzolasyon Direnci	≥5000MΩ
Güvenlik Aşırı Yüklemesi	150%FS
Köprü voltajı (uyarma voltajı)	DC 5-15V
Malzeme	Alaşımlı çelik
Koruma Sınıfı	IP67
Kablo Uzunluğu	2m (＜5ton), 5m (≥5ton)
Kablolama	EXC+: Yeşil, EXN+: Sarı, SIG+: Beyaz, EXC-: Siyah, EXN-: Mavi, SIG-: Kırmızı. Koruyucu tel: Sarı.

Özellik

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton 0

Yüksek Hassasiyet ve Duyarlılık:Güvenilir kuvvet ölçümleri sağlayan yüksek algılama hassasiyeti ve mükemmel duyarlılık sunar.
Dayanıklı Yapı:Uzun süreli dayanıklılık sağlayan, yüksek mukavemeti ve aşınma direnci ile bilinen 42CrMo alaşımlı çelikten yapılmıştır.
Kararlı Performans:Doğru tartım ve ölçüm için uygun, önyükleme yüküne karşı güçlü direnç ile uzun süreli kararlılık için tasarlanmıştır.
Su Geçirmez ve Güvenilir Sinyal:Tel çekilmesini önleyen ve kararlı sinyal iletimi sağlayan 6 noktalı su geçirmez bir konektöre sahiptir.
Geniş Uygulama Alanı:Yüksek kararlılık ve hassasiyete sahip platform terazileri, bunker terazileri, tank terazileri ve çeşitli diğer endüstriyel tartım sistemleri için idealdir.

Kablolama Şeması

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton 1

Boyut Çizimi

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton 2

Kapasite	Boyut (mm)
Kapasite	A	B	C	D	E	F	G	H
500kg/1 ton	133.4	76.2	25.4	16.4	30.7	30	57.9	17
2 ton	136.7	76.2	25.4	16.7	36.8	36.6	57.9	23
3 ton	139.7	79.2	25.4	16.7	39	36.6	57.9	23
5 ton	171.5	95.2	38.1	16.7	42.9	43	73.8	29.4

Kapasite	Boyut (mm)
Kapasite	K	M	N	P	Q	S
500kg/1 ton	4.8	12.7	22	15.9	3.1	7.7
2 ton	9.5	12.7	22	15.9	3.1	11.7
3 ton	9.5	15	22	15.9	3.1	11.7
5 ton	11	19	34.9	22.2	3.1	11.7

Uygulama

Kiriş Tipi Yük Hücresi, 500kg/1000kg/2 ton/3 ton/5 ton 3 İpuçları: Kiriş Tipi Yük Hücremin düzgün çalışıp çalışmadığını nasıl anlarım?

Yük hücresinizin düzgün çalışıp çalışmadığını kontrol etmek için:

Çıkış sinyalini doğrulayın: Çıkış sinyalinin, uygulanan yük için beklenen aralıkta olduğundan emin olun.
Kalibrasyon yapın: Bilinen referans ağırlıkları veya kuvvetleri kullanarak doğruluğu test edin.
Fiziksel hasar olup olmadığını kontrol edin: Çatlak, korozyon veya diğer aşınma belirtileri olup olmadığını inceleyin.
Performansı zaman içinde izleyin: Tutarlılığı takip edin ve okumalar düzensiz hale gelirse ayarlamalar yapın.
