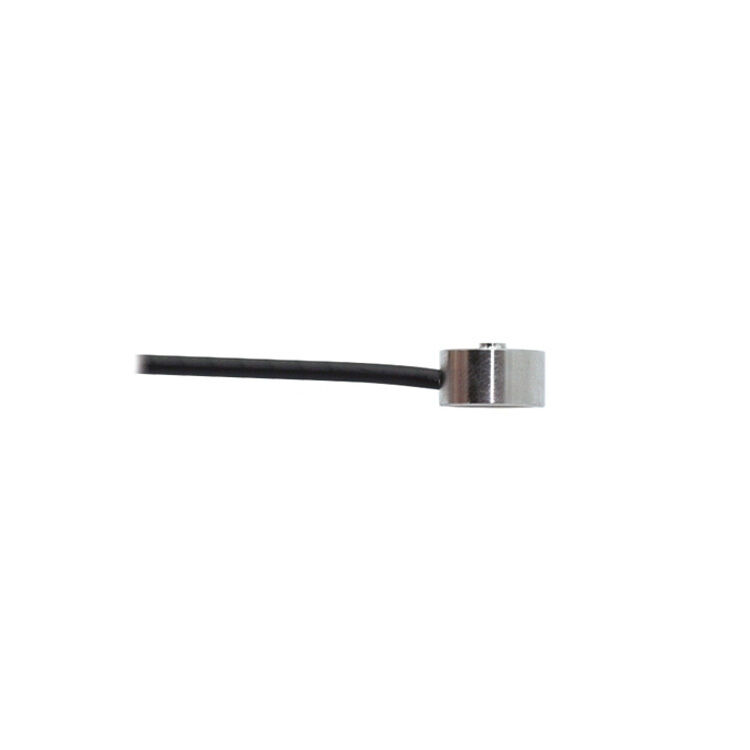

Basınç Butonlu Yük Hücresi 5kg/10kg/20kg/30kg/50kg/100kg
Bir RJ yük hücresi satın aldıktan sonra, doğrudan okumalar elde etmek için özel bir dijital panel metre satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyal çıkışı yapmak için bir verici satın alabilirsiniz. Özelleştirilmiş çıkış sinyali 0-5V, 0-10V veya 4-20mA'dir.
Not: Yük hücresi aynı anda hem vericiye hem de kontrol cihazına bağlanamaz — yalnızca biri seçilebilir.
Basınç butonu yük hücresi, ağırlık veya basınçtaki küçük değişiklikleri ölçmek için öncelikle kullanılan hassas bir ölçüm cihazıdır. Harici bir kuvvet sensöre etki ettiğinde, metal yapı hafif bir deformasyona uğrayacak ve bu da gerinim ölçerde zayıf bir elektriksel sinyalin çıkmasına neden olacaktır. Bu elektriksel sinyal daha sonra bir veri toplama sistemi tarafından yükseltilir, filtrelenir ve analiz edilir ve sonuçta okunabilir bir sayısal veya grafiksel ekrana dönüştürülür.
Buton yük hücreleri 5kg, 10kg, 20kg, 30kg, 50kg'dan 100kg'a kadar kapasite aralığına sahiptir. Yük hücresi kapasitesi, müşteri gereksinimlerine göre özelleştirilebilir.
Şartname
| Model |
RJ |
| Nakliye Ağırlığı |
1kg |
| Kapasite Aralığı * |
0~100kg |
| Eşleşen Ekran Kontrol Cihazı |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşen Verici |
(Verici sayfasına tıklayın) |
| Hassasiyet |
0.5%F.S (doğrusallık + histerezis + tekrarlanabilirlik) |
| Hassasiyet |
1.0m±20%mV/V (Düşük aralıktaki varyasyonlar farklılık gösterebilir) |
| Sürünme |
±0.1%F.S/30dk |
| Sıfır Çıkışı |
±2%F.S |
| Sıfır Üzerindeki Sıcaklık Etkisi |
±0.2%F.S/10℃ |
| Çıkış Üzerindeki Sıcaklık Etkisi |
±0.2%F.S/10℃ |
| Çalışma Sıcaklığı |
-20℃~+80℃ |
| Giriş Empedansı |
350Ω |
| Çıkış Empedansı |
500Ω |
| İzolasyon Direnci |
≥5000MΩ |
| Güvenlik Aşırı Yüklemesi |
150%F.S |
| Köprü Gerilimi (uyarma gerilimi) |
DC 5-15V |
| Malzeme |
Paslanmaz çelik |
| Koruma Sınıfı |
IP66 |
| Kablo Uzunluğu |
2m |
| Kablolama |
EXC+: Kırmızı, EXC-: Siyah, SIG+: Yeşil, SIG-: Beyaz |
Özellik
- Kompakt ve Çok Yönlü: Küçük boyut, kolay entegrasyon ve çeşitli ihtiyaçlar için çoklu boyut seçenekleri.
- Yüksek Hassasiyet: Hassas ve tutarlı ölçümler sağlar.
- Güvenilir ve Kararlı: Uzun süreli kullanım için güvenilir performans sağlar.
- Zahmetsiz Kurulum: Hızlı ve basit kurulum, zamandan tasarruf sağlar.
- Dayanıklı Yapı: Güç ve uzun ömür için sağlam 17-4 PH paslanmaz çelikten yapılmıştır.
- Zorlu Koşullara Dayanıklı: Isıya ve aşınmaya dayanır, kararlı performansı korur.
- Uzun Ömürlü: Zaman içinde dayanıklı, kararlı ve doğru ölçümler sağlar.
- Üstün Kablolama: Çekmeye ve hava koşullarına dayanacak şekilde tasarlanmış 2,0 mm çapında teller.
- Hassas Algılama: Çeşitli ortamlarda güvenilir ölçümler için yüksek hassasiyetli algılama çipi.
Boyut (birim: mm)
Kablolama Yöntemi
Uygulama
İpuçları: Doğru basınç butonu yük hücresini nasıl seçerim?
Bir seçim yaparken aşağıdaki faktörler dikkate alınmalıdır:
- Yük kapasitesi: Seçilen yük hücresinin, gereken maksimum yükü ölçmek için uygun olduğundan emin olun.
- Hassasiyet gereksinimleri: Farklı uygulamalar farklı hassasiyet seviyeleri gerektirir.
- Çalışma ortamı: sıcaklık, nem ve kimyasal maruz kalma gibi, korozyona, titreşime veya yüksek sıcaklığa dayanıklı bir yük hücresi seçin.
- Çıkış türü: Cihazın veya sistemin ihtiyaçları için uygun sinyal çıkış türünü (örneğin analog veya dijital) seçin.
