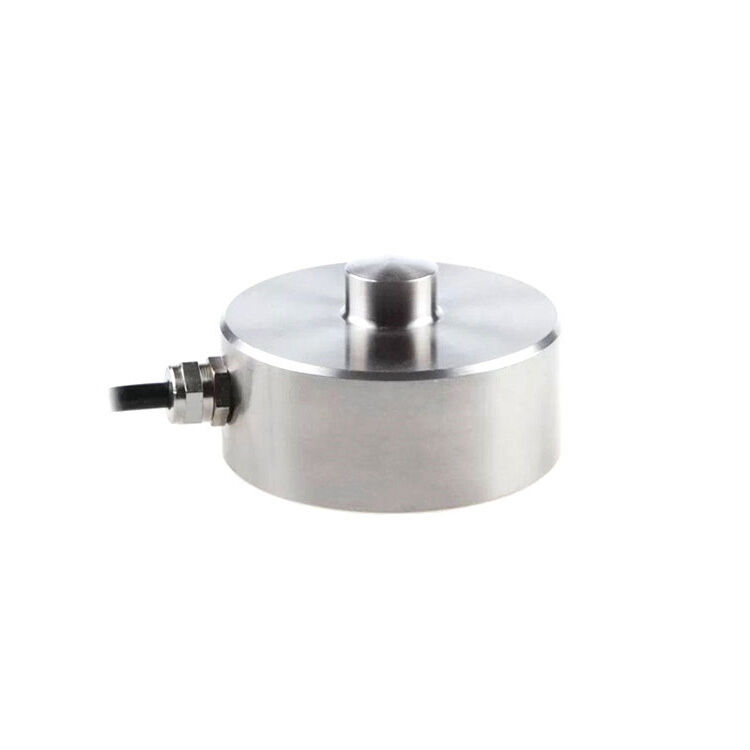

Basınçlı Yük Hücresi, 300kg/500kg/2 ton/10 ton - 30 ton
Bir RJ yük hücresi satın aldıktan sonra, doğrudan okumalar elde etmek için özel bir dijital panel metre satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyal çıkışı yapmak için bir verici satın alabilirsiniz. Özelleştirilmiş çıkış sinyali 0-5V, 0-10V veya 4-20mA'dir.
Not: Yük hücresi aynı anda hem vericiye hem de kontrol cihazına bağlanamaz — yalnızca biri seçilebilir.
Basınçlı yük hücreleri 300kg, 500kg, 1000kg, 10 ton'dan 30 ton'a kadar kapasite aralığına sahiptir. Yük hücresi kapasitesi, müşteri gereksinimlerine göre özelleştirilebilir.
Basınç butonu yük hücresi, ağırlık veya basınç değişikliklerini ölçmek için kullanılan yüksek hassasiyetli bir ölçüm cihazıdır. Düşük profilli ve kompakt tasarımı, dar alanlarda kullanım için idealdir ve tamamen paslanmaz çelik yapısı, zorlu endüstriyel ortamlarda korozyon direnci ve güvenilirlik sağlar. Benzersiz düğme tasarımı, doğru yük dağılımını sağlar.
Şartname
| Model |
RJ |
| Nakliye Ağırlığı |
1.3~6.3kg |
| Kapasite Aralığı * |
300 kg~30 ton |
| Eşleşen Ekran Kontrol Cihazı |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşen Verici |
(Verici sayfasına tıklayın) |
| Hassasiyet |
0.03%F.S (doğrusallık + histerezis + tekrarlanabilirlik) |
| Hassasiyet |
2.0±0.1mV/V |
| Sürünme |
±0.03~±0.05%F.S/30dk |
| Sıfır Çıkışı |
±1%F.S |
| Sıfır Üzerindeki Sıcaklık Etkisi |
±0.03%F.S/10℃ |
| Çıkış Üzerindeki Sıcaklık Etkisi |
±0.03%F.S/10℃ |
| Çalışma Sıcaklığı |
-20℃~+65℃ |
| Giriş Empedansı |
380±10Ω, 750±15Ω |
| Çıkış Empedansı |
350±3Ω, 700±5Ω |
| İzolasyon Direnci |
≥5000MΩ |
| Güvenlik Aşırı Yüklemesi |
150%F.S |
| Köprü Gerilimi (uyarma gerilimi) |
DC 10V |
| Malzeme |
Paslanmaz çelik |
| Koruma Sınıfı |
IP67 |
| Kablo uzunluğu |
3m (＜5 ton), 6m (≥5 ton) |
| Kablolama |
EXC+: Kırmızı, EXC-: Siyah, SIG+: Yeşil, SIG-: Beyaz
|
Özellik
- Yüksek Kaliteli Paslanmaz Çelik Yapı: Dayanıklı paslanmaz çelikten üretilmiştir, zorlu ortamlarda güç ve aşınma ve yıpranmaya karşı direnç sağlar.
- Güçlü Korozyon Önleme Yeteneği: Ürün, korozyona karşı üstün direnç ile zorlu koşullara dayanacak şekilde tasarlanmıştır, bu da onu çeşitli endüstriyel ve dış mekan uygulamaları için uygun hale getirir.
- Koruma için Çift Conta: Toz, nem ve kirleticilere karşı gelişmiş koruma için çift contalarla donatılmıştır, uzun ömür ve güvenilir performans sağlar.
- Çok Yönlü Kuvvet Ölçümü: Endüstriyel tartım sistemleri, otomotiv platformları ve konveyör sistemleri dahil olmak üzere çok çeşitli kuvvet ölçüm uygulamaları için idealdir.
- Zorlu Ortamlar için Uygun: Fabrikalarda, şantiyelerde ve diğer zorlu koşullarda kullanım için mükemmel hale getiren, zorlu ortamlarda doğru performans gösterecek şekilde tasarlanmıştır.
- Otomasyon ve Kontrol Sistemlerindeki Uygulamalar: Operasyonel verimlilik için hassas ve doğru kuvvet izleme sağlayan, otomotiv, demiryolu ve otomasyon kontrol sistemlerinde yaygın olarak kullanılır.
Boyut
| Kapasite |
Boyut (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300~1000kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2~10 ton |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15~30 ton |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Kablolama Yöntemi
Uygulama
İpuçları: Bir Basınçlı Yük Hücresinin performansını etkileyebilecek faktörler nelerdir?
Bir Basınçlı Yük Hücresinin performansını etkileyebilecek çeşitli faktörler vardır:
- Sıcaklık Değişimleri: Aşırı sıcaklık dalgalanmaları, yük hücresinin malzeme özelliklerindeki değişiklikler nedeniyle ölçüm hatalarına neden olabilir. Birçok basınçlı yük hücresi, bu sorunu azaltmak için sıcaklık telafisi ile tasarlanmıştır, ancak belirtilen çalışma aralığının dışındaki sıcaklıklar yine de doğruluğu etkileyebilir.
- Yanlış Hizalama: Yük hücresi uygulanan yük ile doğru hizalanmazsa (yani, yan yükleme veya bükülme yaşarsa), yanlış okumalara veya hatta hücrenin hasar görmesine neden olabilir.
- Aşırı Yükleme: Yük hücresinin nominal kapasitesini aşmak kalıcı hasara neden olabilir ve ölçümlerin doğruluğunu etkileyebilir. Aşırı yüklemeyi önlemek için düzenli kalibrasyon ve maksimum nominal yüke dikkat etmek gereklidir.
- Titreşim ve Şok: Çevredeki makinelerden kaynaklanan mekanik şok veya titreşimler, ölçümlerin doğruluğunu etkileyebilir. Titreşimlerin ve şokun en aza indirildiği bir ortama yük hücresini kurmak veya darbeleri emmek için sönümleme malzemeleri kullanmak önemlidir.
- Elektriksel Girişim: Motorlar veya diğer makineler gibi harici elektrik kaynakları, sinyal çıkışını etkileyen elektromanyetik girişim (EMI) üretebilir. Uygun koruma ve topraklama tekniklerini kullanmak bu sorunu en aza indirebilir.
