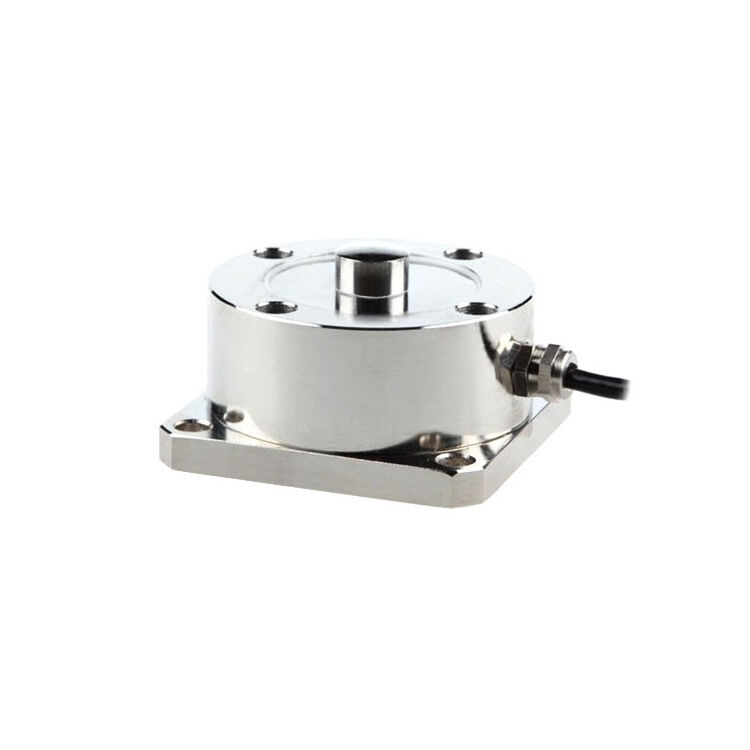

Sıkıştırma yük hücresi, 300kg/1000kg/25 ton/50 ton ile 100 ton arasında
Bir RJ yük hücresini satın aldıktan sonra, doğrudan okumaları almak için özel bir dijital panel ölçer satın alabilir veya PLC, DCS ve diğer sistemlere standart sinyali çıkaracak bir verici satın alabilirsiniz.Özel çıkış sinyali 0 ~ 5V, 0 ~ 10V, 0 ~ ± 10V veya 4-20mA.
Not: Yük hücresi aynı anda hem vericiye hem de denetleyiciye bağlanamaz. Sadece biri seçilebilir.
Sıkıştırma yük hücresi basınç değişikliklerini ölçmek için kullanılan bir cihazdır.Piezoresistif malzeme fiziksel olarak deforme olur.Bu deformasyon, malzemenin dirençliliğinin değişmesine neden olur ve bir voltaj sinyali üretir. Bu voltaj sinyalindeki değişiklikleri ölçerek basınç değişiklikleri hakkında bilgi elde edilebilir.Sıkıştırma yük hücrelerinin kapasitesi 300kg arasındadır.500kg, 1000kg, 10 ton, 25 ton, 50 ton ile 100 ton arasında.
Spesifikasyon
| Model |
RJ |
| Nakliye ağırlığı |
1.5~31kg |
| Kapasite Aralığı * |
300 kg~100 ton |
| Eşleşen Ekran Denetleyicisi |
(Kontrol cihazı sayfasına tıklayın) |
| Eşleşmiş verici |
(Göndericinin sayfasına tıklayın) |
| Doğruluk |
0.03%F.S (düzgünlük + histerez + tekrarlanabilirlik) |
| Duyarlılık |
2.0±0.1mV/V |
| Çılgın. |
±0.03%F.S/30 dakikada |
| Sıfır çıkış |
± 1% F.S. |
| Sıfırdaki sıcaklık etkisi |
±0.03%F.S/10°C |
| Sıcaklığın Üretime Etkisi |
±0.03%F.S/10°C |
| Çalışma sıcaklığı |
-20°C~+65°C |
| Giriş impedansı |
380±10Ω veya 750±15Ω |
| Çıkış Impedansı |
350±3Ω veya 700±5Ω |
| İzolasyon Direnci |
≥5000MΩ |
| Güvenlik Aşırı Yükleme |
150% F.S. |
| Köprü Voltajı (heveslenme voltajı) |
DC 10V |
| Malzeme |
Alloy çelik veya paslanmaz çelik |
| Koruma sınıfı |
IP67 |
| Kablo Uzunluğu |
3m (<5 ton), 6m (≥5 ton) |
| Kablolama |
EXC+: Kırmızı, EXC-: Siyah, SIG+: Yeşil, SIG-: Beyaz |
Özellik
- 42CrMo alaşımlı malzeme:Mekanik yorgunluğa karşı olağanüstü direnç, yüksek yük kapasitesi ve hem güvenliği hem de güvenilirliği sağlayan geniş bir uygulama yelpazesi sunar.
- Yüksek ölçüm doğruluğu:Sabit ve güvenilir sinyal iletimi ile istikrarlı bir çıkış sağlar ve güçlü engelleme karşıtı yeteneklerle birlikte, hassas ve doğru ölçümleri sağlar.
- Güzel İşçilik:Düz, düz bir tasarıma sahip gelişmiş öğütme tekniklerini içerir, çift ipli uçlarla kolay bir şekilde bağlanmasını sağlar ve kolay ve verimli montajı sağlar.
Boyut
| Kapasite |
Boyut (mm) |
| L1 |
L2 |
ΦC |
ΦD |
H |
E |
SR |
| 300~1000 kg |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
| 2 ~ 7 ton |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
| 10 ~ 25 ton |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
| 30 ~ 50 ton |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
| 100 ton |
240 |
190 |
76 |
26 |
125 |
112 |
Kablolama Yöntemi
İpuçları: Sıkıştırma yük hücreleri çoklu yük ölçüm sistemlerinde kullanılabilir mi?
Evet, sıkıştırma yük hücreleri, bir sistemin farklı yönlerinde veya parçalarında kuvvetleri ölçmek için birden fazla yük hücresinin birleştirildiği çoklu yük ölçüm sistemlerinde kullanılabilir.Birden fazla yük hücresinden alınan veriler, genel bir kuvvet ölçümü sağlamak için birleştirilir., genellikle havacılık, otomotiv ve yapı mühendisliği gibi endüstrilerde test veya izleme sistemlerinde kullanılır.Çoklu sıkıştırma yük hücreleri, yük altında bir yapının veya makinenin farklı bölümlerini ölçmek için kullanılır., daha kapsamlı bir kuvvet ölçümüne izin verir.
